日本山田YAMADA雅瑪達脈沖減震器 AD-TT系列
如果您對該產品感興趣的話,可以

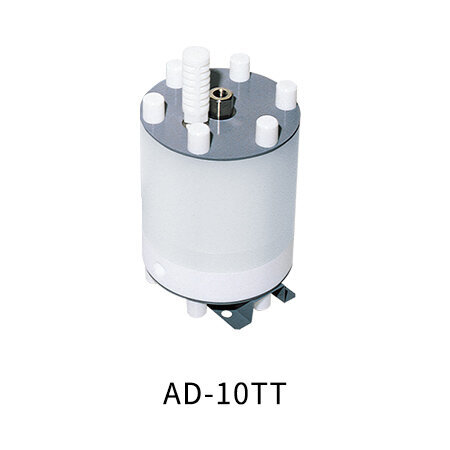

產品名稱: 日本山田YAMADA雅瑪達脈沖減震器 AD-TT系列
產品型號: AD-10TT (851918)
產品展商: 日本YAMADA雅瑪達
產品文檔: 無相關文檔
簡單介紹
日本山田YAMADA雅瑪達脈沖減震器 AD-TT系列 （PTFE型）
日本山田YAMADA雅瑪達脈沖減震器 AD-TT系列
的詳細介紹
可抑制脈沖并防止設備因此而損壞的減震器！
F系列專用的氟樹脂（PTFE）規格脈沖減震器。 接液部分由氟樹脂制成的脈沖減震器，利用壓縮空氣抑制隔膜泵輸送液體的脈沖。
用于需要抑制液體脈沖的工廠和客戶，例如保護后置過濾器、一次性涂裝噴霧。
※特別定制產品，詳情請咨詢我司營業窗口。
■主要用途
防止管道振動，保護過濾器，抑制液體脈沖。
特征
|
減震器 設置示意圖
|
|
[注]
1．請將減振器設置在距離泵出口1m 以內。設置在管道末端將沒有效果。
2．請在減振器的空氣進口前，裝上與泵不同的減壓閥進行調整。
3．AD減振器由于脈沖情況的不同，空氣消耗量也會不同。
4．由于使用了和泵相同的膜片，也同樣有定期點檢，提前更換的必要。
5．如果沒有背壓，減振器將不會發生作用。*低需要0.1 MPa 的背壓。
規格
|
型號
|
|
|
AD-10TT
(851918)
|
AD-25TT
(851919)
|
AD-38TT
(853441)
|
|
泵體材料
|
|
中心體
|
聚丙烯(PP)
|
高密度聚乙烯(HDPE)
|
|
泵體
|
聚四氟乙烯（PTFE）
|
|
接液部材質
|
|
膜片
|
聚四氟乙烯（PTFE）
|
|
規格
|
|
口徑
|
3/8″(10 mm)
|
3/4″(20 mm)
|
1″ (25 mm)
|
|
液體連接
|
吸入口
|
Rc 3/8 (F)
|
Rc 3/4 (F)
|
Rc 1 (F)
|
|
吐出口
|
|
空氣連接
|
供氣口
|
Rc 1/4
|
|
排氣口
|
Rc 3/8
|
|
供氣壓力
|
0～0.5 MPa ※1
|
0～0.7 MPa ※1
|
|
*高吐出壓力
|
0.5MPa
|
0.7 MPa
|
|
*大空氣消耗量
|
20 L/min (ANR)
|
|
固體顆粒*大尺寸
|
*大 1mm
|
*大3mm※3
|
|
溫度范圍
|
周圍
|
0~70℃
|
|
液體溫度
|
0~80℃
|
|
凈重
|
4.4 kg
|
11.7 kg
|
30.0kg
|
※1壓縮空氣品質應滿足“JIS B8392-1:2000一般用途壓縮空氣”中規定的2，3，2品質等級。（*大粒徑：1μm、*大壓力露點：-20℃、*大油濃度：0.1mg/m3）
樹脂泵型的*大供給氣壓取決于液體溫度。吐出量僅作參考，根據具體使用條件可能會有所不同。
